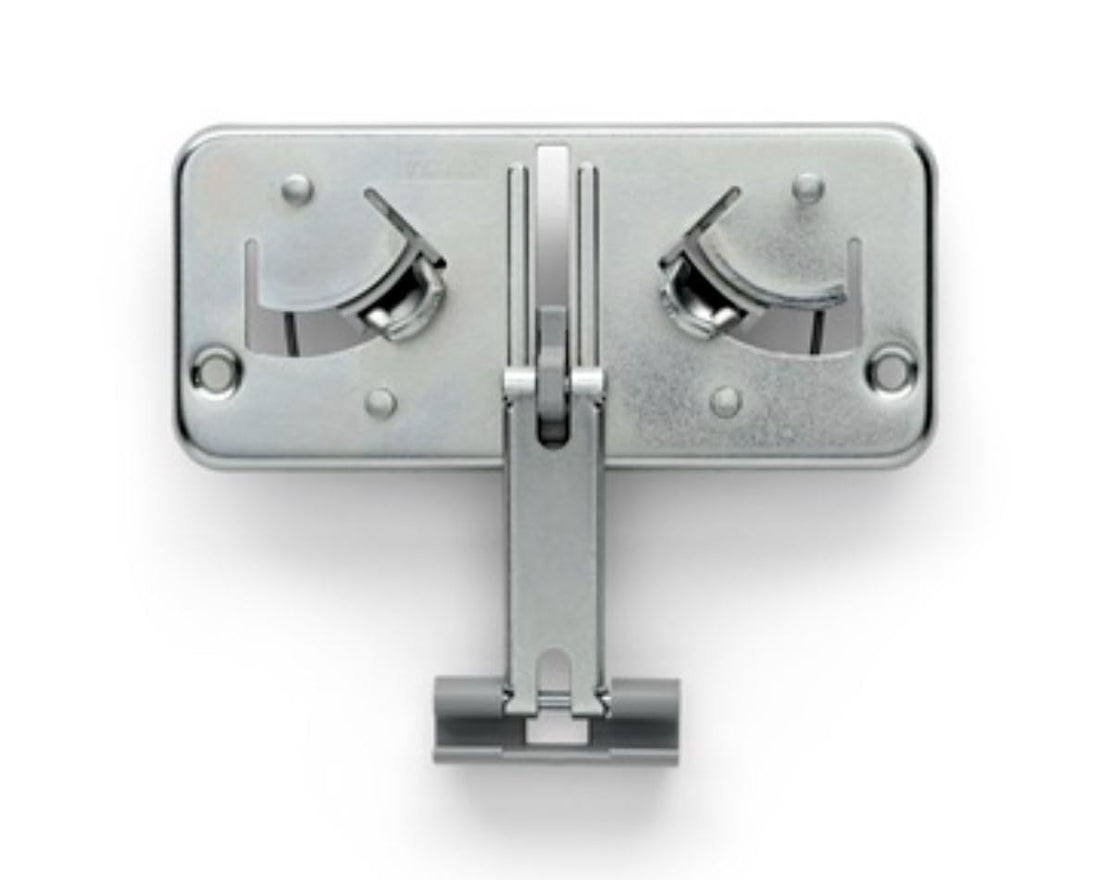

VELUX T-Verschluss Verriegelung ab 2013

VELUX Lüftungsklappe rastet nicht ein? T-Verschluss T-22G2 ab 2013 selbst tauschen (silbernes Typenschild)

Andreas Dümler

Die Lüftungsklappe oben an Ihrem VELUX Dachfenster rastet nicht mehr ein, der Verschluss greift ins Leere oder klemmt? Bei Fenstern ab Baujahr 2013, erkennbar am silbernen Typenschild, ist dann fast immer die Verriegelung defekt: der T-Verschluss T-22G2 oder das kleine Verbindungsstück dazwischen. Beides können Sie selbst tauschen.

Typische Schadensbilder

  • Die Lüftungsklappe lässt sich anheben, rastet aber nicht mehr sauber ein.
  • Der Verschluss greift ins Leere oder die Klappe hängt lose am Fenster.
  • Der Verschluss klemmt oder lässt sich nur schwer bedienen.
  • Das Fenster schließt oben nicht mehr richtig, es zieht.

Erst prüfen, dann bestellen: Ob wirklich der Verschluss die Ursache ist oder das Schließblech im Rahmen, klärt der Diagnose-Ratgeber: VELUX Fenster schließt oder öffnet nicht richtig in zwei Minuten.

Nur bei Fenstern ab 2013 (silbernes Typenschild)

Dieser Verschlusstyp (Baureihe V22, T-Verschluss T-22G2) sitzt in VELUX Fenstern ab 2013. Das Typenschild ist silbern und sitzt links auf der Flügeloberkante, sichtbar bei geöffnetem Fenster. Steht dort GGL, GGU, GPL oder GPU, passen die Teile unten. Bei goldenem oder grauem Typenschild ist die Technik anders, dafür gilt die Anleitung T-Verschluss bei Alt-Modellen tauschen.

Welches Teil brauchen Sie?

Was Sie benötigen

Einen Akkuschrauber mit T15-Bit und das Entriegelungswerkzeug. Die Lüftungsklappe der V22-Baureihe ist verrastet und lässt sich ohne dieses Werkzeug kaum beschädigungsfrei lösen. Im Komplett-Set liegt es bereits bei, beim Einzelteil sollten Sie es dazunehmen, falls Sie es noch nicht haben.

Schritt für Schritt

Schritt 1: Vorbereitung und Zugang

Öffnen Sie das Dachfenster so weit, dass Sie bequem an die Unterseite der Griffleiste gelangen, an der der T-Verschluss sitzt.

Schritt 2: Den alten Verschluss ausbauen

  • Entriegeln: Schieben Sie die seitlichen Sicherungen des alten Verschlusses vorsichtig nach außen.
  • Abdeckung entfernen: Hebeln Sie die Kunststoffabdeckungen mit einem flachen Werkzeug behutsam aus, damit der Rahmen nicht zerkratzt.
  • Schrauben lösen: Lösen Sie die Schrauben, mit denen die Verschlussplatte an der Griffleiste befestigt ist, und nehmen Sie die alte Platte ab.

Schritt 3: Den neuen Verschluss montieren

  • Positionieren: Setzen Sie den neuen T-Verschluss genau dort ein, wo das alte Bauteil saß.
  • Festschrauben: Handfest anziehen, nicht mit zu viel Drehmoment, sonst beschädigen Sie das Material.
  • Abschluss: Klicken Sie die Abdeckungen wieder auf, bis sie hörbar einrasten.

Funktionstest

Öffnen und schließen Sie das Fenster mehrmals. Der Mechanismus sollte leichtgängig sein und das Fenster sicher geschlossen halten. Hakt der Verschluss, prüfen Sie den festen Sitz der Schrauben und ob die Abdeckungen richtig eingerastet sind.

Rastet der Flügel am Rahmen nicht ein? Dann ist das Schließblech dran

Greift nicht die Lüftungsklappe, sondern die Verriegelung am Rahmen ins Leere, also der Flügel rastet oben oder unten nicht ein, ist meist das Schließblech (das Gegenstück im Rahmen) ausgebrochen. Für die Generation ab 2013 gibt es je nach Fenstertyp ein eigenes Teil:

Die Verriegelung unterscheidet sich je Fenstertyp: Ein Schließblech für GGU passt nicht am GPL. Vergleichen Sie Typ und Größencode auf dem Typenschild mit den Angaben am Produkt. Unsicher? Mit dem Größenfinder und der Typenschild-Maßtabelle bestimmen Sie Ihr Fenster selbst.

Weitere Originalteile für Ihre Fenstergeneration: Ersatzteile für VELUX Dachfenster ab 2013 (silbernes Typenschild).
