Welcher VELUX Eindeckrahmen passt zu meinem Dach? EDZ, EDW, EDT, EDB, EDS und EDL im Vergleich

Der Eindeckrahmen ist das Bauteil, das Ihr Dachfenster wasserdicht mit der Dacheindeckung verbindet. Entscheidend ist dabei ein Punkt, den viele übersehen: Der Eindeckrahmen richtet sich nicht nach dem Fenster, sondern nach dem Dach – genauer nach Form und Höhe Ihres Eindeckmaterials. Deshalb ist „welcher Eindeckrahmen passt?“ beim Fenstertausch oft die schwierigere Frage als die nach der Fenstergröße.

Kurz vorweg: Beim Fenstertausch gehört immer ein neuer Eindeckrahmen dazu

Das ist keine Verkaufsmasche, sondern hat drei handfeste Gründe:

• Die Anschlussmaße stimmen nicht mehr. Ein Rahmen aus den 1990er Jahren ist auf die damalige Fenstergeneration abgestimmt. Auf ein aktuelles Fenster passt er in aller Regel nicht.

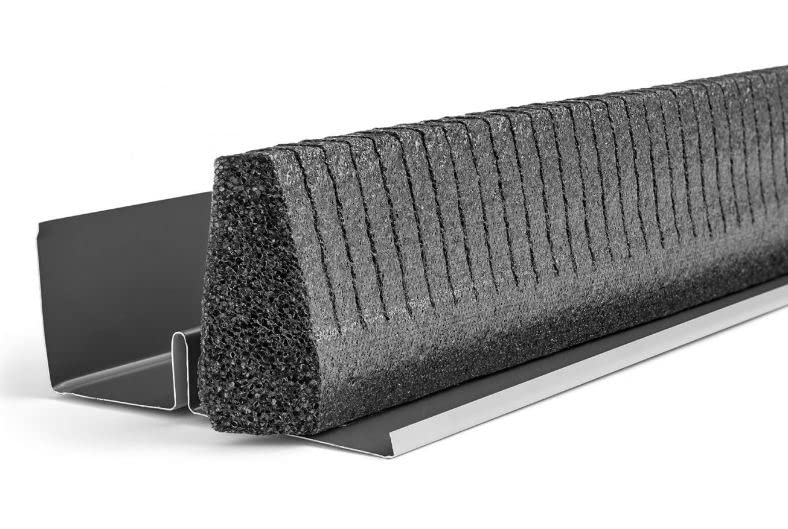

• Das Material ist am Ende. Schaumdichtungen, Folienanschlüsse und Klebebänder werden nach 20 bis 30 Jahren spröde. Was heute noch dicht ist, ist es nach dem Ausbau nicht mehr.
• Der Ausbau beschädigt die Alu-Teile. Die Schürzen und Seitenteile sind verfalzt und vernagelt. Sie kommen selten unversehrt vom Dach.

Ein undichter Dachanschluss ist der teuerste Fehler beim Fenstertausch – der Wasserschaden zeigt sich oft erst Monate später in der Dämmung. Deshalb gehört zu jedem Austauschfenster der passende Eindeckrahmen – bestellen Sie beides zusammen.

Schritt 1: Eindeckmaterial und Profilhöhe bestimmen

Nehmen Sie einen Ziegel direkt neben dem Fenster und messen Sie die Profilhöhe: den Höhenunterschied zwischen dem tiefsten und dem höchsten Punkt des Profils, in Zentimetern. Bei Schiefer, Bitumenschindeln oder Dachpappe rechnen Sie mit der Materialstärke in der Deckung, also der doppelten Plattenstärke bei Überdeckung.

Notieren Sie sich zusätzlich, wie Ihr Dach gedeckt ist: Falzziegel, Frankfurter Pfanne, Biberschänze, Schiefer, Wellplatten oder Metall. Diese beiden Angaben genügen bereits für eine belastbare Empfehlung.

Schritt 2: Das passende Kürzel finden

Die VELUX Eindeckrahmen sind nach Eindeckmaterial sortiert. Die folgenden Angaben entsprechen den Herstellerangaben, Stand 2026:

Kürzel	Bezeichnung	Profilhöhe	Typisch für
EDZ	Ziegel	1,5 – 4,5 cm	Falzziegel, Flachdachziegel, Flachkremper, Reformpfanne, Frankfurter Pfanne, Taunuspfanne, Heidelberger Pfanne, Biberschwanz in Kronendeckung
EDW	Ziegel hoch / Welle	1,5 – 12 cm	Klosterpfanne, Mönch und Nonne, Florentoziegel, Mistralpfanne, Toledoziegel, Wellplatten, Berliner Welle, Reet und Stroh
EDT	Flachziegel	1,5 – 4 cm	Flache Ziegel wie Braas Turmalin, Creaton Domino, Nelskamp Nibra, Erlus Linea
EDB	Biberschwanz Doppeldeckung	bis 3,8 cm (2 × 1,9 cm)	Biberschwanz-Ziegel in Doppeldeckung
EDS	Schiefer / Stehfalz	bis 1,6 cm (2 × 0,8 cm)	Schiefer in deutscher oder altdeutscher Deckung, flache Dachplatten
EDL	Schiefer / Schichtstück	bis 1,6 cm	Schiefer, Dachpappe, Bitumenschindeln

Die wichtigste Grenze verläuft bei 4,5 cm: Bis dahin EDZ, darüber EDW. Wer hier danebenliegt, bekommt den Rahmen entweder gar nicht sauber eingedeckt oder hat später eine offene Fuge. Messen Sie im Zweifel an zwei Ziegeln nach.

Für den Fenstertausch ist die Standard-Einbauhöhe die richtige Wahl. Beim Fenstertausch bleibt die vorhandene Einbauhöhe ohnehin erhalten – sie zu verändern hieße, die Dachlattung umzubauen.

Für Metall-Stehfalzdächer sowie für Titanzink- und Kupferdächer gibt es eigene Lösungen mit breiteren Seitenteilen, die den Einbau ohne Lötarbeiten ermöglichen. Lassen Sie diesen Fall vom Fachbetrieb prüfen.

Sonderfall VL/VK: Eindeckrahmen für das Austauschfenster

Die Tabelle oben gilt für heutige Fenster in K-Größen – also für den Tausch von Fenstern mit goldenem oder grauem Typenschild. Wer ein altes VL- oder VK-Fenster (vor 1991) durch ein Austauschfenster ersetzt, braucht eigene Austausch-Eindeckrahmen:

• für Ziegel und Pfannen
• für Schiefer und flache Eindeckung

Beide gibt es passend zur Größe des Austauschfensters. Je nach Einbausituation kommt ein Adapterrahmen dazu; das misst Ihr Dachdecker vor Ort. Maße Ihres VL-Fensters: VL/VK-Größentabelle. Die genaue Bestellbezeichnung nennt Ihnen der Handwerker, in schwierigen Fällen: Bestellcode bestimmen lassen (49 €).

Welche Set-Variante: 0000, 1000 oder 2000?

Die Ziffer hinter dem Kürzel sagt, was mitgeliefert wird:

• 0000 – nur der Eindeckrahmen.
• 1000 – Eindeckrahmen plus BFX Anschlussschürze: der Folienanschluss ans Unterdach mit verstellbarer Wasserableitrinne, die von oben kommendes Wasser am Fenster vorbeiführt.
• 2000 – zusätzlich das BDX Dämm- und Anschluss-Set, ein Dämmrahmen aus flexiblem Schaum für den festen, wärmebrückenarmen Sitz auf der Dachkonstruktion.

Unsere Empfehlung beim Fenstertausch im bewohnten Dachgeschoss: mindestens die 1000er-Variante, bei gedämmtem Dach die 2000er. Der Aufpreis für BDX ist gegenüber einer später nachgebesserten Wärmebrücke gering.

Nach innen fehlt dann noch der luft- und dampfdichte Anschluss an die Dampfsperre. Dafür gibt es die BBX Dampfsperrschürze, die inklusive Klebeband geliefert wird.

Ein Fenster oder mehrere nebeneinander?

Sitzen zwei oder mehr Fenster direkt neben- oder übereinander, brauchen Sie einen Kombi-Eindeckrahmen. Der führt das Wasser zwischen den Fenstern kontrolliert ab – zwei Einzelrahmen nebeneinander tun das nicht. Wichtig ist hier der Abstand zwischen den Fenstern, denn er ist Teil der Bestellangabe und lässt sich nachträglich nicht mehr ändern.

Die drei häufigsten Fehler

1. Den alten Rahmen weiterverwenden wollen. Spart ein paar hundert Euro und kostet im ungünstigen Fall die Dämmung eines halben Dachgeschosses.
2. Die Profilhöhe schätzen statt messen. Besonders im Grenzbereich um 4,5 cm.
3. Ohne Anschlussschürze einbauen. Der Eindeckrahmen dichtet nach oben zur Eindeckung ab, nicht zum Unterdach. Ohne BFX läuft Wasser, das unter die Ziegel gelangt, an der falschen Stelle weiter.

Eindeckrahmen bestellen

Wir liefern keine Eindeckrahmen. Bestellen Sie Fenster und Rahmen zusammen, immer in derselben Größe: Die Größe lesen Sie am Typenschild Ihres alten Fensters ab (Größenfinder), Kürzel und Set-Variante haben Sie mit dieser Anleitung bestimmt.

VELUX Eindeckrahmen bei Amazon ansehen*

* Als Amazon-Partner verdienen wir an qualifizierten Käufen. Für Sie ändert sich der Preis nicht.

Häufige Fragen

Brauche ich beim Fenstertausch wirklich einen neuen Eindeckrahmen?

In aller Regel ja. Der alte Rahmen ist auf die alte Fenstergeneration abgestimmt, und die Dichtungen sind nach zwei bis drei Jahrzehnten hart. Ein weiterverwendeter Rahmen ist die häufigste Ursache für Undichtigkeiten nach einem Fenstertausch.

Welchen Eindeckrahmen brauche ich bei Frankfurter Pfanne?

Die Frankfurter Pfanne liegt im Bereich bis 4,5 cm Profilhöhe, hier passt der EDZ. Messen Sie trotzdem nach: Es gibt Varianten, und ab 4,5 cm ist der EDW der richtige Rahmen.

Was ist der Unterschied zwischen 0000, 1000 und 2000?

0000 ist der Eindeckrahmen allein. 1000 enthält zusätzlich die BFX Anschlussschürze für den Anschluss ans Unterdach. 2000 enthält darüber hinaus den BDX Dämmrahmen.

Passt ein Eindeckrahmen zu jeder Fenstergröße?

Nein. Der Eindeckrahmen wird immer in derselben Größe wie das Fenster bestellt. Deshalb gehören beide Angaben zusammen in die Bestellung: Fenstergröße und Dacheindeckung.

Welcher Eindeckrahmen passt bei Schiefer oder Bitumenschindeln?

Für flache Eindeckmaterialien bis 1,6 cm Höhe kommen EDS für Stehfalzdeckung oder EDL für Schichtstückdeckung infrage.

Welcher Eindeckrahmen passt zum Austauschfenster für alte VL-Fenster?

Ein eigener Austausch-Eindeckrahmen passend zur Dacheindeckung (Ziegel und Pfannen oder Schiefer und flache Eindeckung) und zur Größe des Austauschfensters; je nach Einbausituation zusätzlich mit Adapterrahmen.

Alle Höhenangaben nach Herstellerangaben, Stand 2026. Verbindlich ist immer die Prüfung am Objekt.
