VELUX Fenster hängt schief oder knackt beim Schwingen – Scharnierhülse selbst tauschen (goldenes Typenschild)

Das Dachfenster lässt sich noch schwingen, aber es fühlt sich falsch an: Der Flügel sitzt sichtbar schief im Rahmen, beim Bewegen knackt oder ruckelt es, auf einer Seite bleibt ein Spalt, und oben rastet die Verriegelung nur noch mit Nachdruck ein. Bei VELUX Fenstern mit goldenem Typenschild (1991–2000) ist das in den allermeisten Fällen ein einziges Teil: die Scharnierhülse.

Was die Scharnierhülse macht – und warum sie kaputtgeht

Das Schwingfenster dreht sich um zwei Scharniere links und rechts in der Mitte des Rahmens. In jedem Scharnier sitzt eine Kunststoffhülse als Gleitlager zwischen Metallbolzen und Beschlag. Sie trägt das Gewicht des Flügels bei jeder Bewegung – 25 bis 30 Jahre lang. Irgendwann ist der Kunststoff ausgeschlagen, gerissen oder in Stücke zerfallen. Dann läuft Metall auf Metall: Der Flügel sackt auf der betroffenen Seite einige Millimeter ab, deshalb der schiefe Sitz, das Knacken und der einseitige Spalt.

Symptome im Überblick

• Flügel steht schief im Rahmen, Spaltmaß links und rechts unterschiedlich
• Knacken, Ruckeln oder Schaben beim Schwingen
• Fenster schließt einseitig nicht dicht, es zieht an einer Ecke
• Verriegelung oben rastet schwer oder gar nicht mehr ein
• Kleine weiße oder graue Kunststoffbrösel unter dem Scharnier

Wichtig für die Diagnose: Rastet das Fenster nicht ein, obwohl es gerade hängt, liegt es nicht an der Hülse, sondern an Schließblech oder Verriegelung – siehe Fenster schließt nicht richtig.

Welche Fenster betroffen sind

Die hier beschriebene Hülse passt für VELUX GGL und GGU Fenster mit goldenem Typenschild, also Baujahr 1991 bis 2000, mit dreistelliger Größenzahl wie 304, 308, 606 oder 608. Spätere Generationen (graues und silbernes Typenschild) haben eine andere Scharnierkonstruktion. Unsicher? Typenschild finden und Generation ermitteln.

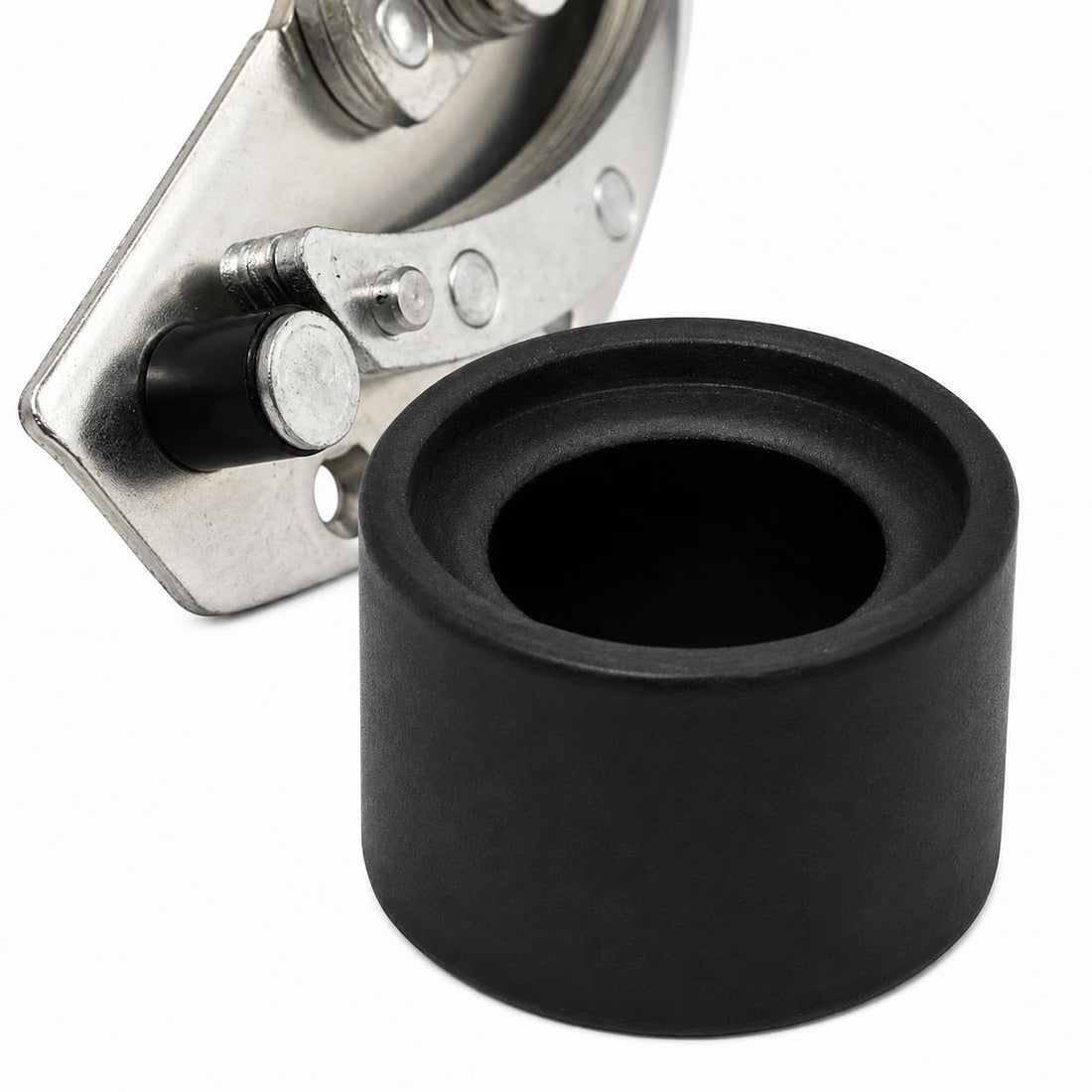

Das Ersatzteil

Der Hersteller liefert diese Hülse nicht mehr. Wir fertigen sie als passgenaues Kunststoffteil nach – mit den Maßen des Originals, als Verschleißteil für genau diese Generation. Sie brauchen zwei Stück je Fenster (links und rechts); tauschen Sie immer beide Seiten, auch wenn nur eine sichtbar verschlissen ist – die andere ist gleich alt.

→ Scharnierhülse für VELUX GGU & GGL 1991–2000 – einzeln, als Paar oder im Set für mehrere Fenster.

So tauschen Sie die Hülse – Schritt für Schritt

Werkzeug: Schraubendreher, ggf. Zange, ein Helfer für den Flügel. Dauer: 20–30 Minuten für beide Seiten.

1. Flügel in Putzstellung schwingen (ganz herumdrehen) und mit dem Putzriegel sichern. Der Flügel hängt jetzt frei zugänglich.
2. Scharnier freilegen: Die Scharnierabdeckung seitlich am Rahmen abnehmen. Darunter sehen Sie Bolzen und Hülse.
3. Flügel entlasten: Ein Helfer hält den Flügel, sodass das Scharnier lastfrei ist. Bei großen Fenstern (606, 608, 808, 810) unbedingt zu zweit arbeiten.
4. Alte Hülse entfernen: Reste herausziehen oder mit der Zange fassen. Bolzen und Beschlag von Kunststoffresten und altem Fett reinigen.
5. Neue Hülse aufsetzen: Die Hülse ohne Gewalt über den Bolzen schieben, bis sie bündig sitzt. Dünn fetten.
6. Andere Seite wiederholen, Abdeckungen montieren, Putzriegel lösen, Fenster mehrfach schwingen und prüfen: Der Flügel muss gerade hängen und ohne Geräusch laufen.

Vorsicht beim Bolzen: Der Metallbolzen darf nicht herausgezogen werden, solange der Flügel im Rahmen hängt – sonst kippt der Flügel aus dem Scharnier. Flügel immer sichern.

Was Sie bei der Gelegenheit gleich mit prüfen sollten

Ein Fenster, das jahrelang schief hing, hat oft Folgeschäden: Die Dichtung der Lüftungsklappe ist einseitig plattgedrückt, das Schließblech ist durch das schräge Einrasten ausgebrochen. Alle Teile dieser Generation: Ersatzteile für goldenes Typenschild.

Wenn das Scharnier selbst verschlissen ist

Ist nicht nur die Hülse, sondern der Bolzen oval ausgeschlagen oder der Beschlag im Holz locker, bringt die neue Hülse nur kurz Ruhe. Scharniere und Beschläge für diese Generation werden nicht mehr gefertigt. Dann steht die Entscheidung an, ob sich das 25–35 Jahre alte Fenster noch lohnt – Reparieren oder austauschen: Kosten im Vergleich. Das Austauschfenster passt in Ihre vorhandene Dachöffnung; Preis inklusive Lieferung: Austauschfenster für goldenes Typenschild anfragen.
