Scharnierhülse für VELUX GGU & GGL 1991–2000 (goldenes Typenschild) – einzeln bis 100er-Set

Ihr VELUX Fenster hängt schief im Rahmen, knackt oder ruckelt beim Schwingen, schließt auf einer Seite nicht dicht? Bei GGL- und GGU-Fenstern mit goldenem Typenschild (Baujahr 1991–2000) ist in den allermeisten Fällen ein einziges Verschleißteil die Ursache: die Scharnierhülse. Der Austausch stellt die ursprüngliche Führung wieder her – der Flügel hängt wieder gerade und läuft geräuschlos.

➡️ Symptome, Ursache und Schritt-für-Schritt-Anleitung: VELUX Fenster hängt schief oder knackt? Scharnierhülse selbst tauschen

Was die Scharnierhülse macht

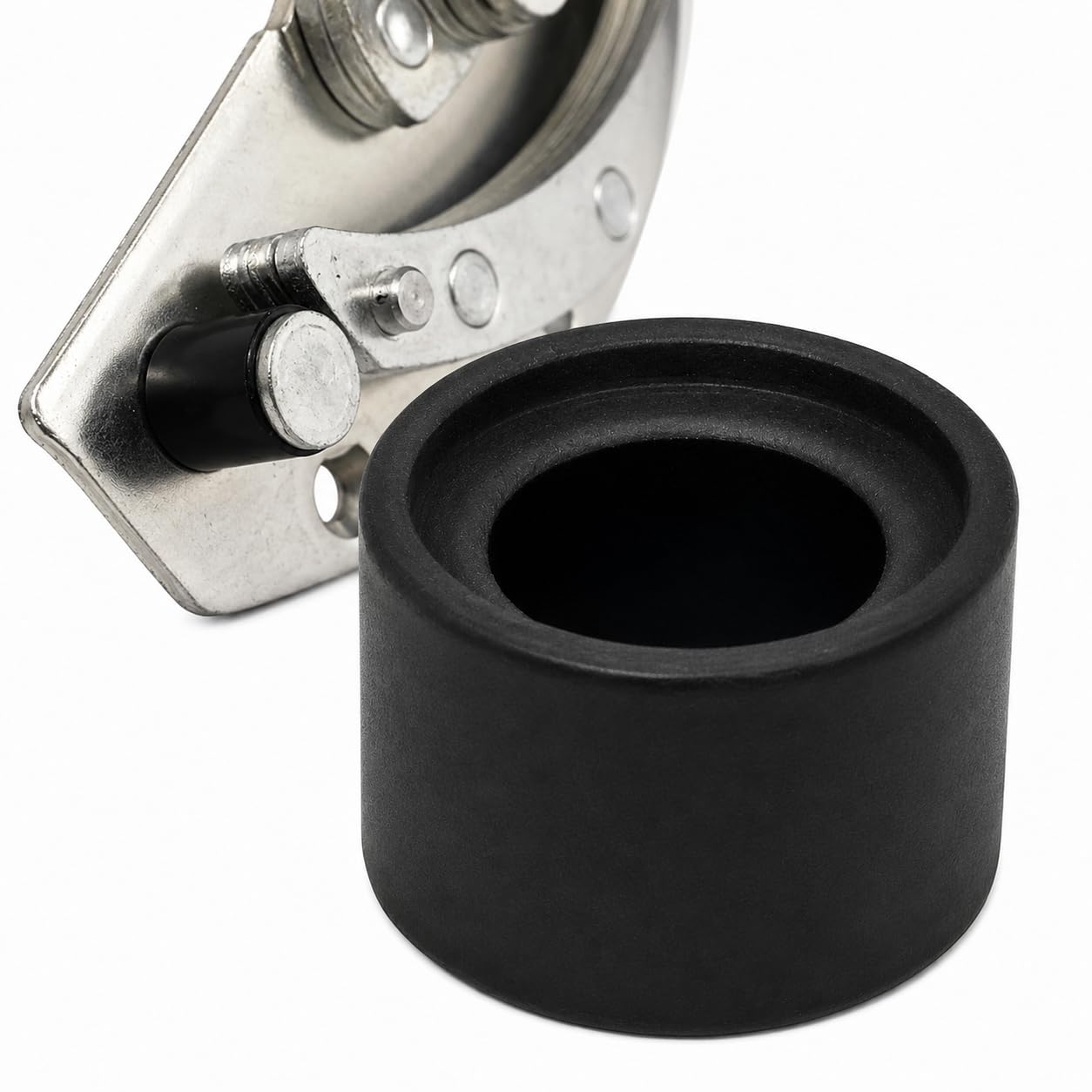

Die Kunststoffhülse sitzt als Gleitlager im Drehgelenk zwischen Metallbolzen und Beschlag und trägt das Gewicht des Flügels bei jeder Bewegung. Ist sie ausgeschlagen oder gebrochen, läuft Metall auf Metall: Der Flügel sackt auf einer Seite ab, sitzt locker und schwergängig. Die Hülse ist links wie rechts verwendbar – je Fenster werden zwei Stück benötigt, tauschen Sie immer beide Seiten.

Mengenstaffel – vom Einzelstück bis zur Großpackung

Wählen Sie oben die Menge: Das Paar erneuert ein Fenster, das 4er-Set zwei Fenster (10 % sparen), das 8er-Set vier Fenster (20 % sparen), 20 Stück reichen für zehn Fenster (30 % sparen), 50 Stück für 25 Fenster (37 % sparen) und 100 Stück für 50 Fenster (40 % sparen) – ideal für Hausverwaltungen, Dachdecker- und Montagebetriebe.

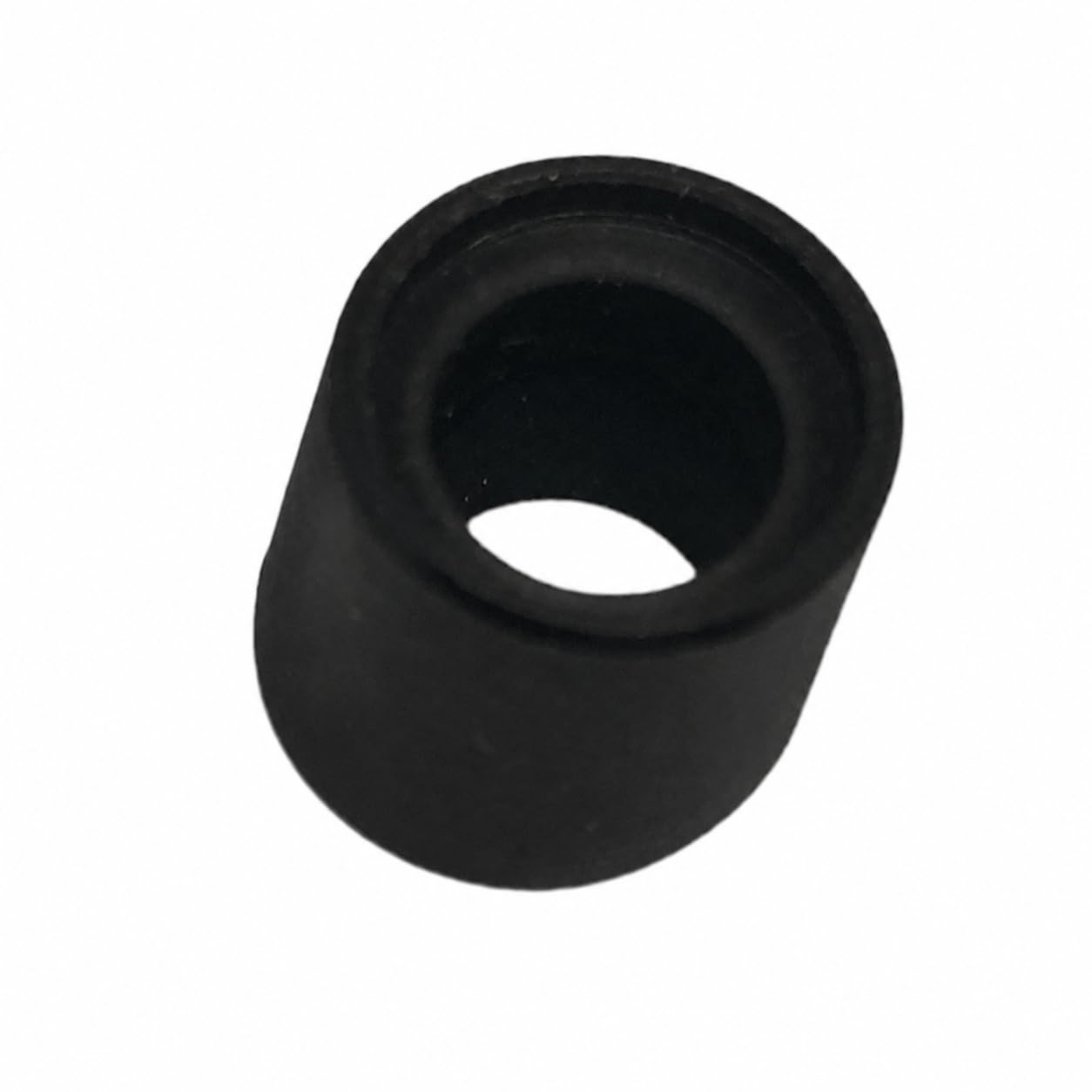

Maße

• Länge: 11,4 mm
• Außendurchmesser: 12 mm
• Innendurchmesser: 7,6 mm

Bitte gleichen Sie die Maße vor dem Kauf mit dem Originalteil ab.

Montage in Kurzform

• Flügel in Putzstellung schwingen und sichern bzw. entlasten (bei großen Fenstern zu zweit)
• Scharnierabdeckung abnehmen, Reste der alten Hülse entfernen, Bolzen reinigen
• Neue Hülse vorsichtig auf den Bolzen schieben; sitzt sie stramm, mit leichten Schlägen eines Gummihammers nachhelfen – kein Spezialwerkzeug nötig
• Andere Seite wiederholen, dünn fetten, Lauf prüfen

Wichtiger Hinweis: Ist der Bolzen oben dicker als unten, kann die Hülse nicht montiert werden – prüfen Sie das vor der Bestellung. Den Bolzen nie herausziehen, solange der Flügel im Rahmen hängt.

Kompatibilität: VELUX GGU & GGL Baujahr 1991–2000 (goldenes Typenschild) mit Scharnieren mit Hülse sowie VELUX VES-Baureihe. Spätere Generationen (graues/silbernes Typenschild) haben eine andere Scharnierkonstruktion.

Lieferumfang: Scharnierhülse(n) in der gewählten Menge (1, 2, 4, 8, 20, 50 oder 100 Stück).

Größere Mengen (ab 100 Stück) und Wiederverkäufer-Konditionen auf Anfrage: hassel.gmbh@gmail.com

So prüfen Sie, ob es passt

Öffnen Sie Ihr Dachfenster: Das Typenschild befindet sich am Fensterflügel – meist rechts hinter der Griffleiste. Ist es goldfarben (messing) und trägt eine dreistellige Größe wie 304, 308, 606 oder 608, passt diese Hülse. Unsicher? Mit dem Größenfinder und dem Typenschlüssel-Decoder bestimmen Sie Ihr Fenster in wenigen Minuten selbst.

Kompatibles Ersatzteil – kein Original-VELUX-Produkt. Passgenau gefertigt für die genannten VELUX Modelle, die der Hersteller nicht mehr unterstützt.
